計量泵又稱比例泵，是求送液量改變時，可以方便而準確地借助調節偏心輪的偏心距離,來改變栓塞的沖程而實現。

定義

計量泵（Metering pump）也稱定量泵或比例泵  。計量泵是一種可以滿足各種嚴格的工藝流程需要，流量可以在0-100%范圍內無級調節，用來輸送液體（特別是腐蝕性液體）一種特殊容積泵。

計量泵是流體輸送機械的一種,其突出特點是可以保持與排出壓力無關的恒定流量。使用計量泵可以同時完成輸送、計量和調節的功能,從而簡化生產工藝流程。使用多臺計量泵,可以將幾種介質按準確比例輸入工藝流程中進行混合。由于其自身的突出,計量泵如今已被廣泛地應用于石油化工、制藥、食品等各工業領域中。

分類

⒈ 根據過流部分分類

柱塞、活塞式　機械隔膜式      液壓隔膜式

⒉ 根據驅動方式

電機驅動    電磁驅動

泵的結構

該泵的由電機、傳動箱、缸體等三部分組成。

傳動箱部件是由渦輪蝸桿機構、行程調節機構和曲柄連桿機構組成；通過旋轉調節手輪來實行高調節行程，從而改變移動軸的偏心距來達到改變柱塞（活塞）行程的目的。

缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。

工作原理

電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。當柱塞向后死點移時，泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在柱塞向進一步運動時排出。在泵的往復循環工作形成連續有壓力、定量的排放液體。

流量調節

泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變柱塞（活塞）在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定柱塞行程，精確率為95%。

泵的特點

⒈該泵性能優越，其中隔膜式計量泵絕對不泄露，安全性能高，計量輸送精確，流量可以從零到最大定額值范圍能任意調節，壓力可從常壓到最大允許范圍內任意選擇。

⒉調節直觀清晰，工作平穩、無噪聲、體積小、重量輕、維護方便，可并聯使用。

⒊該泵品種多、性能全、適用輸送-30度到450度，粘度為0-800mm/s，最高排出壓力可達64Mpa，流量范圍在0.1-20000L/h，計量精度在±1%以內。

⒋根據工藝要求該泵可以手動調節和變頻調節流量，亦可實現遙控和計算機自動控制。

1.機械隔膜計量泵：

隔膜式計量泵利用特殊設計加工的柔性隔膜取代活塞，在驅動機構作用下實現往復運動，完成吸入、排出過程。電動隔膜泵由于隔膜的隔離作用，在結構上真正實現了被計量流體與驅動潤滑機構之間的隔離。高科技的結構設計和新型材料的選用已經大大提高了隔膜的使用壽命，加上復合材料優異的耐腐蝕特性，隔膜式計量泵目前已經成為流體計量應用中的主力泵型。

機械隔膜式計量泵主要是往復式計量泵、按泵的缸數可分為單缸、雙缸、三缸等多種類型。

2.柱塞式計量泵：

柱塞計量泵通過柱塞的往復運動直接將工作介質吸入和排出。由于柱塞和密封都接觸介質的情況下，選擇合適的柱塞材質和密封形式可保證泵在運轉過程中具有理想的性能。柱塞計量泵包括有閥泵和無閥泵兩種。柱塞式計量泵因其結構簡單和耐高溫高壓等優點而被廣泛應用于石油化工領域。柱塞材質有不銹鋼、氧化陶瓷，氧化陶瓷具有耐腐蝕和硬度高耐磨的特點。

針對高粘度介質在高壓力工況下普通柱塞泵的不足，一種無閥旋轉柱塞式計量泵受到愈來愈多的重視，被廣泛應用于糖漿、巧克力和石油添加劑等高粘度介質的計量添加。因被計量介質和泵內潤滑劑之間無法實現完全隔離這一結構性缺點，柱塞式計量泵在高防污染要求流體計量應用中受到諸多限制。柱塞計量泵用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。不同型號的柱塞計量泵均可根據用要求裝配變頻電機（能接收4-20mA電流信號）或防爆電機。柱塞泵頭結構簡單、經濟、計量精度高，需要選擇和維護好密封。柱塞和密封之間橫向自動對中確保二者之間磨損小。

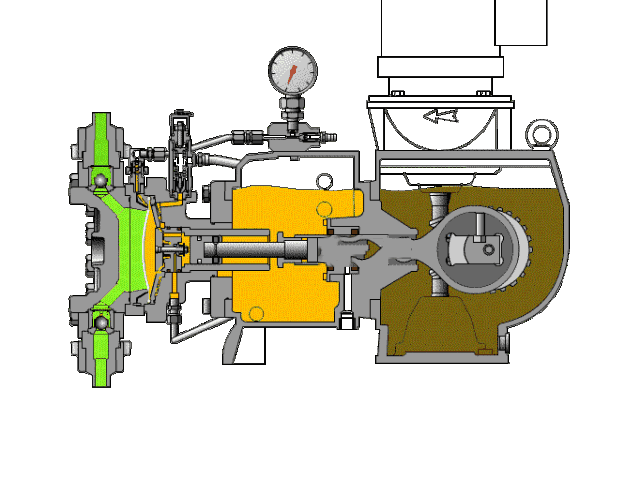

3.液壓隔膜計量泵：

液壓隔膜計量泵也叫柱塞隔膜計量泵的一種，是結合柱塞式計量泵和隔膜式計量泵的特點而設計的一種計量泵。該計量泵與被計量介質介質接觸部分為隔膜，而驅動部分為液壓柱塞。由于隔膜根據被計量介質的不同可選用不同的材質，如海波隆（CSM）、氟化橡膠（FPM）、泰氟?。≒TFE）等，而液壓驅動可實現高壓計量的需要，所以柱塞隔膜計量泵的使用領域和工礦壓力大大提高。

柱塞式計量泵

1、價格較低

2、流量可達76米3/時，流量在百分之十到百分之百的范圍內，計量精度可達±百分之一，壓力最大可達350兆帕。出口壓力變化時，流量幾乎不變。

3、能輸送高粘度介質，不適于輸送腐蝕性漿料及危險性化學品。

4、軸封為填料密封，有泄漏，需周期性調節填料。填料與柱塞易磨損，需對填料環作壓力沖洗和排放。

5、無安全泄放裝置。

機械隔膜

1、價格較低。

2、無動密封，無泄漏。

3、能輸送高粘度介質，磨蝕性漿料和危險性化學品。

4、隔膜承受高應力，隔膜壽命較低。

5、出口壓力2兆帕以下，流量適用范圍較小；計量精度為±百分之五，當壓力從最小到最大時，流量變化可達百分之十。

6、無安全泄放裝置。

液壓隔膜

1、無動密封，無泄漏，有安全泄放裝置，維護簡單。

2、壓力可達35兆帕；流量在10︰1范圍內，計量精度可達±百分之一；壓力每升高6.9兆帕，流量下降百分之五到百分之十。

3、價格較高。

4、適用于中等粘度的介質。
