很多時候在一些工程上采購水泵的時候，都需要廠家提供離心泵的性能曲線圖，很多客戶拿到后看不懂上面的內容，在這里上海浙甌泵閥制造有限公司的工程師對離心泵的性能曲線圖進行詳細的介紹。

首先介紹離心泵的幾條重要的性能曲

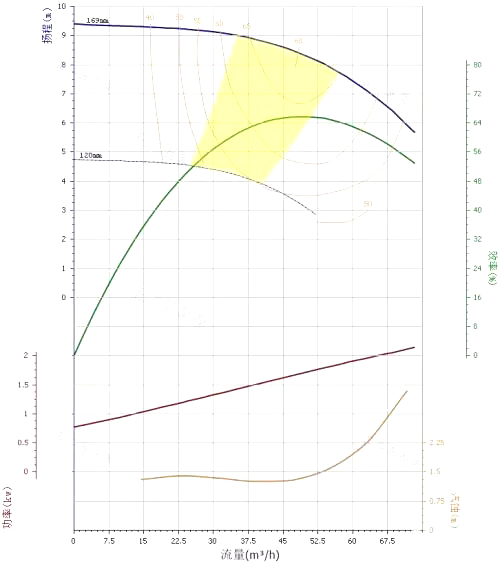

水泵的性能參數如流量Q揚程H軸功率P轉速n效率n汽蝕npsh)之間存在的一走的關系。他們之間的量值變化關系用曲線來表示,這種曲線就稱為水泵的性能曲線如下圖,

水泵的性能參數之間的相互變化關系及相互制約性:首先以該水泵的額定轉速為先決條件的。

水泵性能曲線主要有三條曲線:流量一揚程曲線,流量一功率曲線,流量一效率曲線,如上圖藍色曲線(QH曲線),綠色曲線(Q-n曲線),暗紅色曲線(Q-P曲線),最下面的灰色曲線為(流量汽蝕曲

流量一揚程特性曲線

它是離心泵的基本的性能曲線。比轉速小于80的離心泵具有上升和下降的特點既中間凸起,兩邊下彎)稱駝峰性能曲線。比轉速在80~150之間的離心泵具有平坦的性能曲線。比轉數在150以上的離心泵具有

陡降性能曲線。—般的說,當流量小時,揚程就高,隨著流量的増加揚程就逐漸下降。

B、流量一功率曲線

軸功率是隨著流量而增加的注意此處是軸功率不是電機功率,當流量Q=0時,相應的軸功率并不等于零而為一定值(約正常運行的60%左右)。這個功率主要消耗于機械損失上。此時水泵里是充滿水的,如果長

行,會導致泵內溫度不斷升高,泵殼,軸承會發熱,嚴重時可能使泵體熱力變形,我們稱為“悶水頭",此時揚程為最大值,當出水閥逐漸打開時,流量就會逐漸增加,軸功率亦緩慢的增加。

在選擇與水泵配套的電機輸出功率時,必須根據水泵的工作情況選擇比水泵軸功率稍大的功率,以免在實際運行中,出現小機拖大泵使電機過載、燒毀等事故,同時也避免配過大功率的電機,使電機的容量不能

充分利用,從而降低電機的效率和功率因素。

C、流量一效率曲線

它的曲線象山頭形狀,當流量為零時,效率也等于零,隨著流量的增大,效率也逐漸的增加,但增加到一定數值之后效率就下降了

曲線上有個最高點,即離心泵的最高效率點。是水泵最經濟工作的一個點,在該點左右的一范圍內(一般不低于最高效率點的10%左右)都是屬于效率較高的區域,在水泵選形時,應使泵站設計所要求的流量和

程能落在高效率段的范圍內。

如上圖中的曲線1上的AB段,在此范圍內泵運行的效率下降不大。通過改變轉速或切制葉輪也叫擴大泵的運行機制范圍,曲線2即是改變轉速或切割葉輪前后的特性曲絨.曲線3、4是改變轉速速的相似拋物線或

是切割外徑的切割線(拋物線)。方塊ABCD稱為泵擴大r的工作范圍,泵町以在此范同的任點工作,而且效率下降最多不會超過10%。把許多泵的工作范圍畫在一張坐標圖中,稱為型譜。為了使圖形協調.高揚程

和大流量時的工作范圍不致過大(因高揚程大流量的工作范圍相對變大),通常采用對數坐標表示。一般每種系列泵有一個型譜。
